Cet article présente des principes d’ingénierie et ne garantit aucune portée pour un produit ou une armoire. La fiabilité doit être vérifiée sur l’ensemble final.

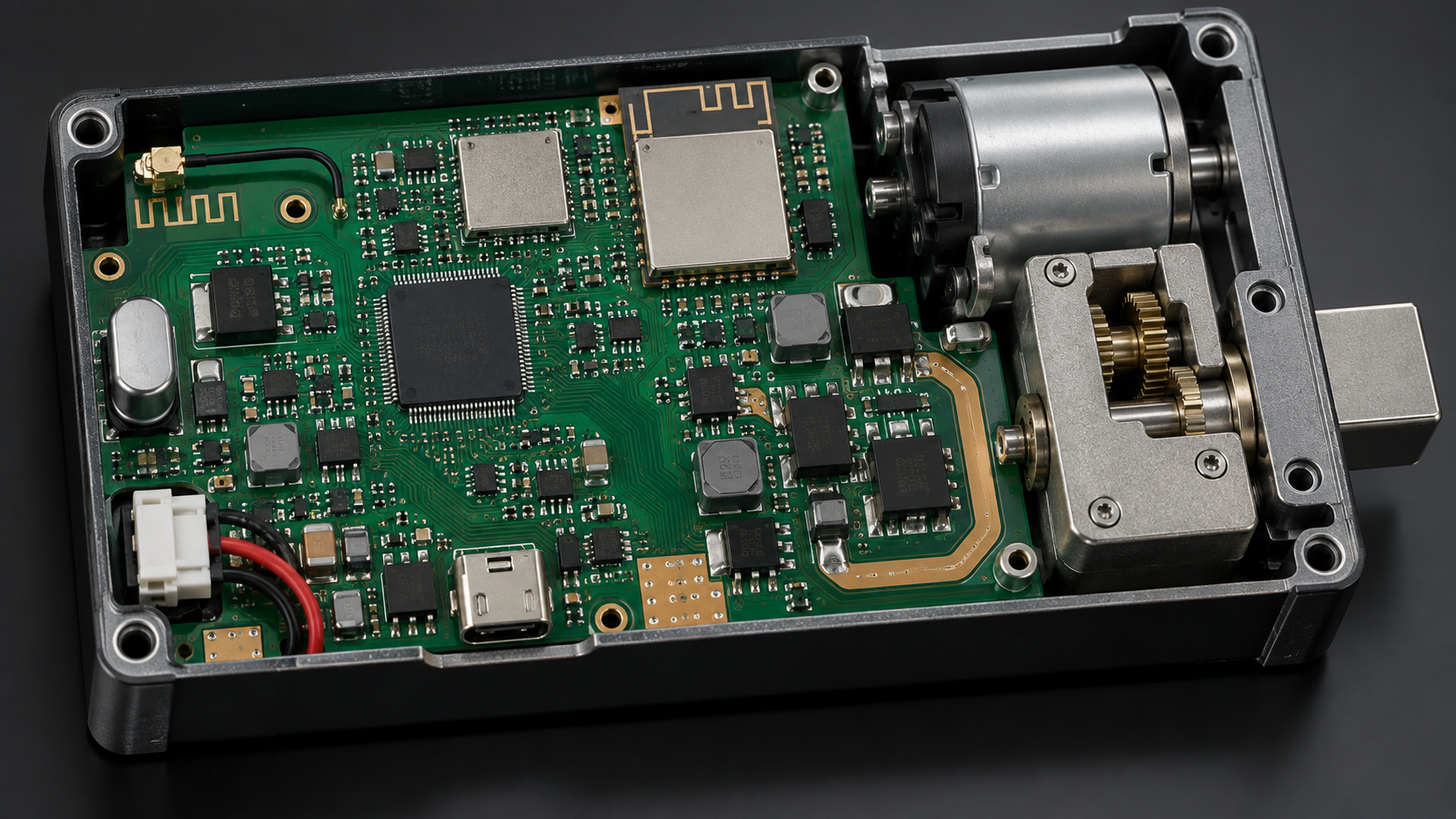

Une serrure sans fil peut fonctionner sur table ouverte puis perdre sa portée lorsque la porte métallique se ferme. L’enceinte réfléchit l’énergie, désaccorde l’antenne, bloque des trajets et couple le bruit du moteur. La conception commence par le PCB et se termine par un essai porte fermée.

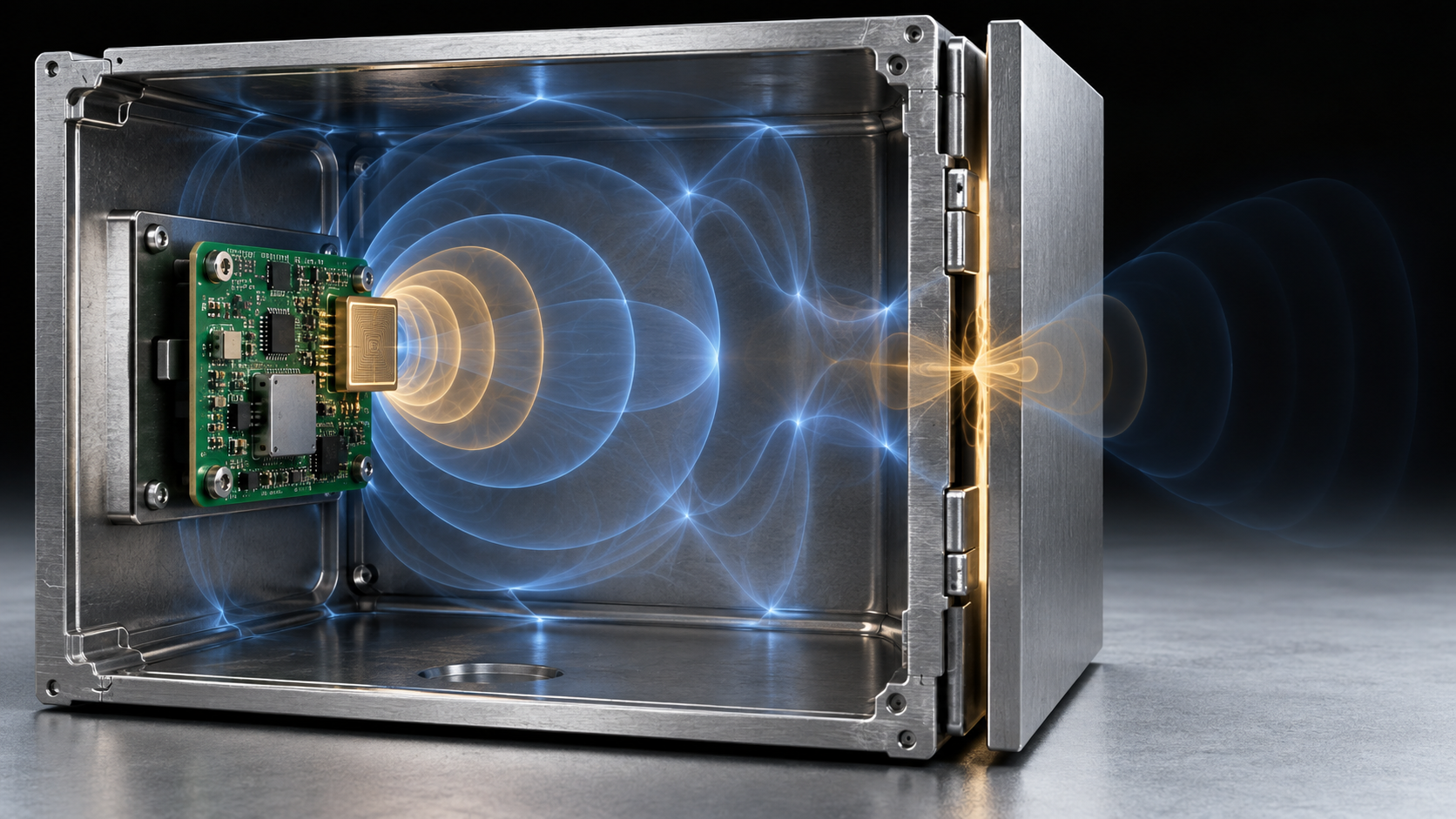

1. Traiter le métal comme frontière RF
L’acier et l’aluminium réfléchissent et absorbent l’énergie. Fentes, charnières, passages et fenêtres non métalliques deviennent les principaux chemins de propagation.
2. Choisir 433 MHz, Bluetooth et Wi-Fi par fonction
433 MHz convient à une télécommande sobre, Bluetooth à l’accès proche et Wi-Fi au réseau. La fréquence seule ne garantit pas la traversée du métal.

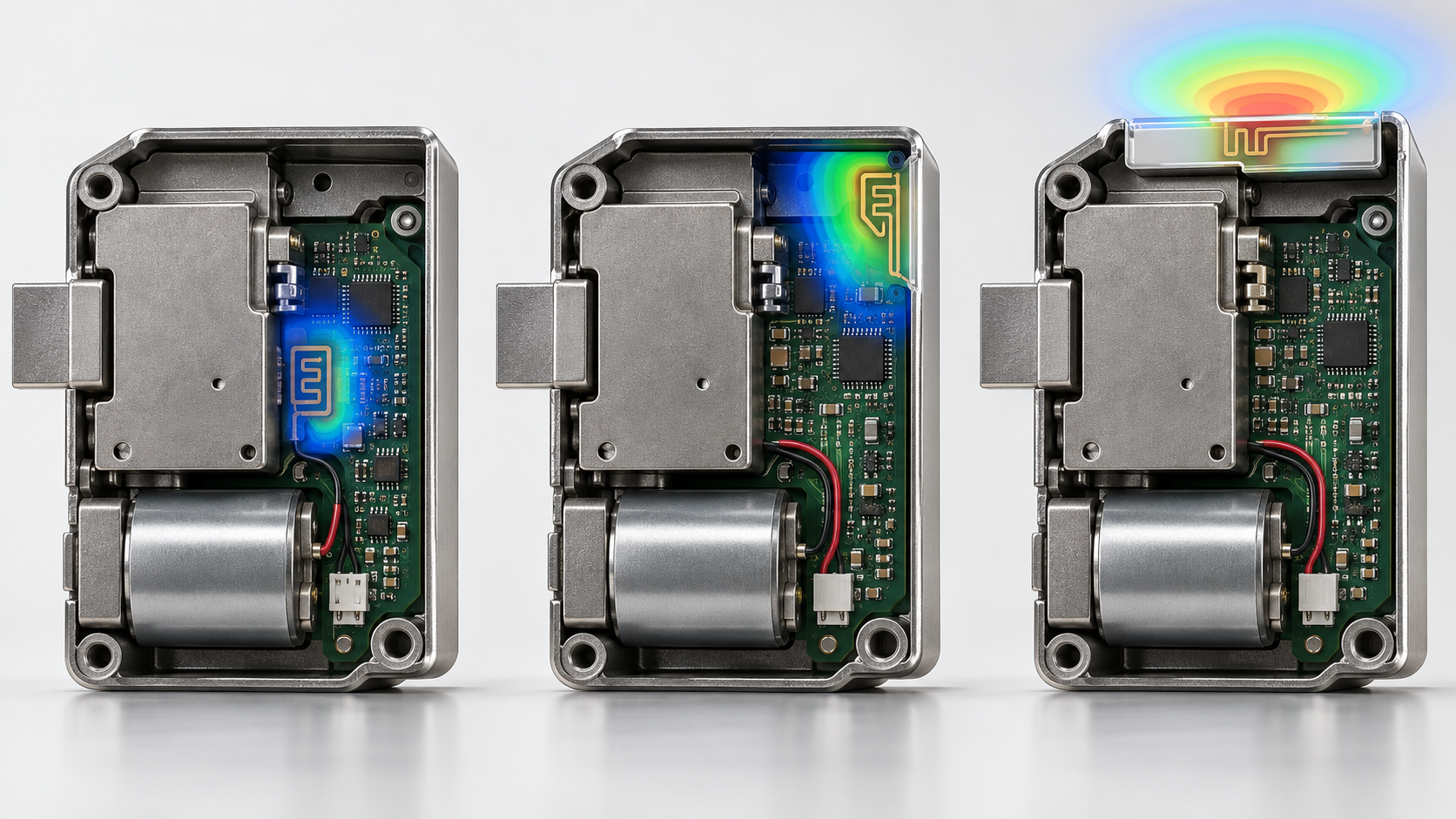

3. Protéger le dégagement de l’antenne
Masse, batterie, moteur et supports métalliques doivent respecter la zone antenne. Le bord du coffret ou une fenêtre RF contrôlée sont souvent préférables à plus de puissance.
4. Isoler le bruit du moteur
Courant de démarrage, bruit des balais et chute de tension exigent alimentation, découplage, masse et routage adaptés. Tester la radio pendant démarrage, blocage et inversion.

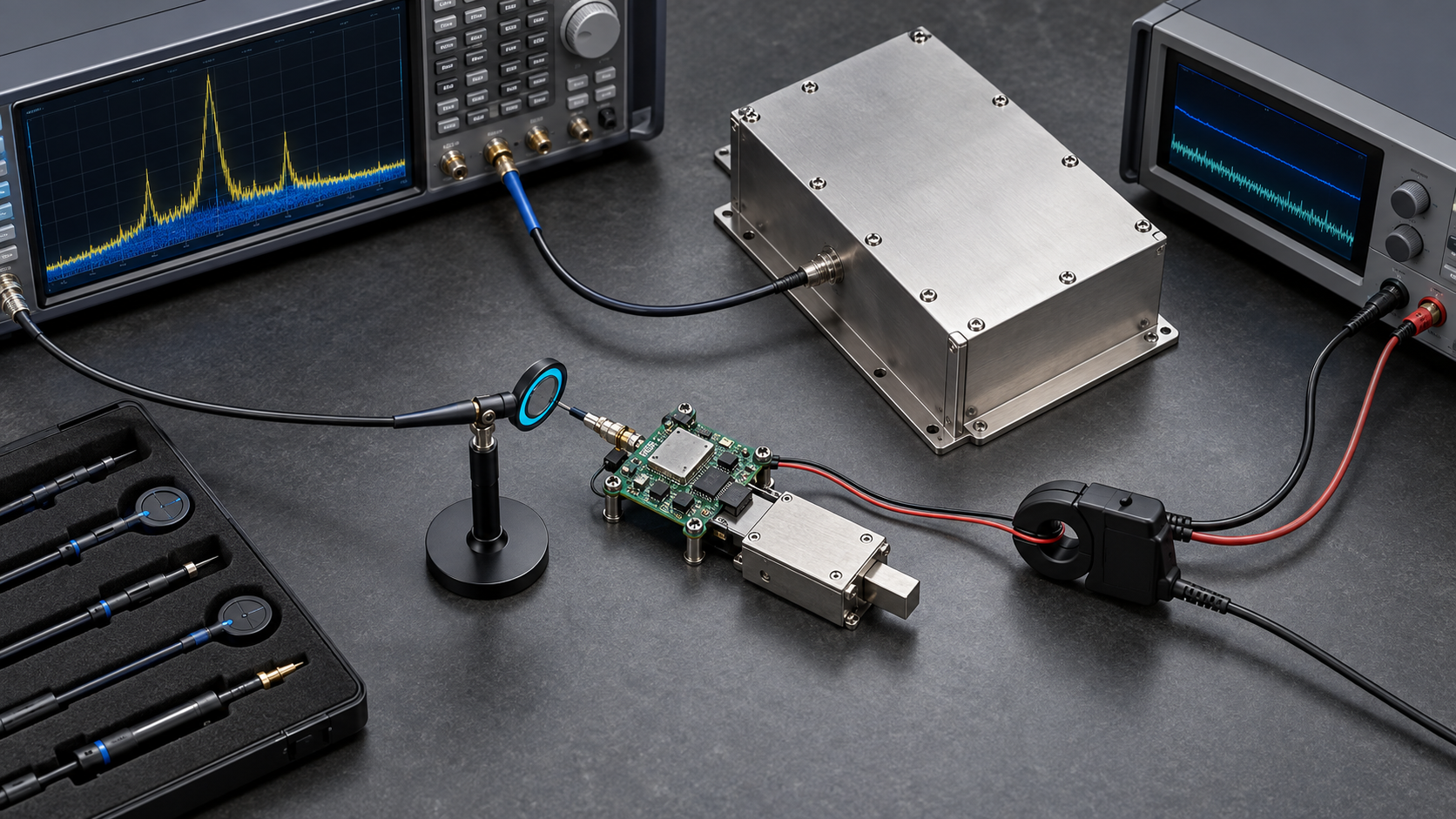

5. Valider porte fermée
Mesurer appairage, succès, délai et reprise, porte ouverte puis fermée, aux positions réelles et en batterie faible. Les conditions complètes doivent accompagner les résultats.
6. Décider à partir des mesures
Si l’antenne ne peut rejoindre une limite transparente, envisager antenne externe, lecteur filaire, passerelle ou autre architecture. Toute modification proche de l’antenne impose un nouvel essai.
7. Conclusion
L’armoire fait partie du système antenne. Enveloppe, antenne, masse, courant moteur et installation se valident ensemble.
Projet et OEM/ODM
Transmettez le plan de l’armoire, le matériau, la quantité et les exigences radio pour définir un prototype vérifiable.
